データセンターの自動運用化に貢献します
データセンター サーバー室
環境監視システム/DCIM
サーバラック毎の使用電力量レポートの他に
電圧・電流などの各要素の計測、
ラックの温度異常や電源異常も監視します。
データセンターの機能を見える化し、
機能の最適化を支援します。
目的別計測箇所例とその効果
-
PDU盤
変圧器
活線絶縁状態測定

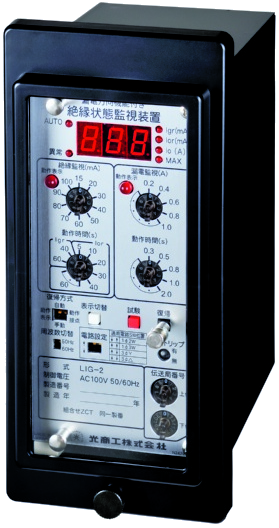

絶縁監視装置
供給電源とIT機器の障害切り分け
電力量の計測
[PQMS]電力品質計測
[PQMS]障害記録
-
-

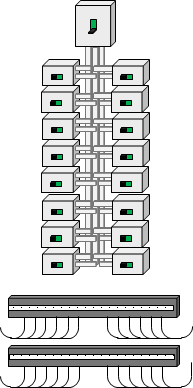

PDF分電盤
主幹計測
分岐回路計測
トリップ警報
供給電源の障害記録
主幹計測による電圧・電流監視
分岐回路電流計測によるトリップ予防

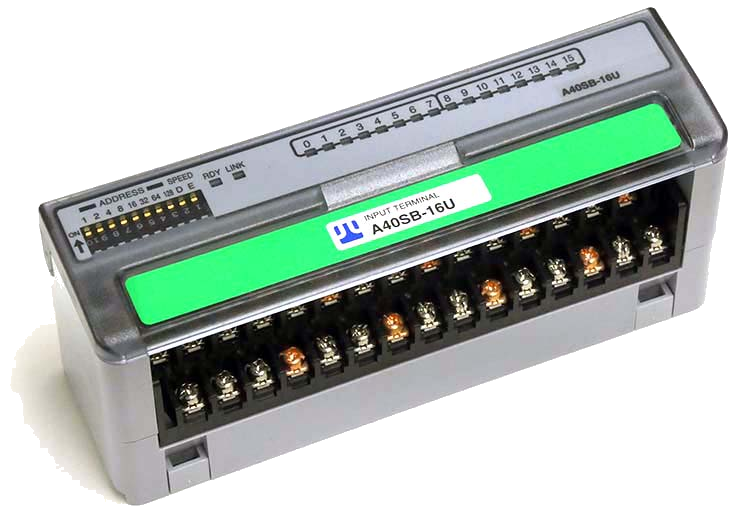

接点信号によるトリップ警報
電力量計
従量課金
電力量計量
-

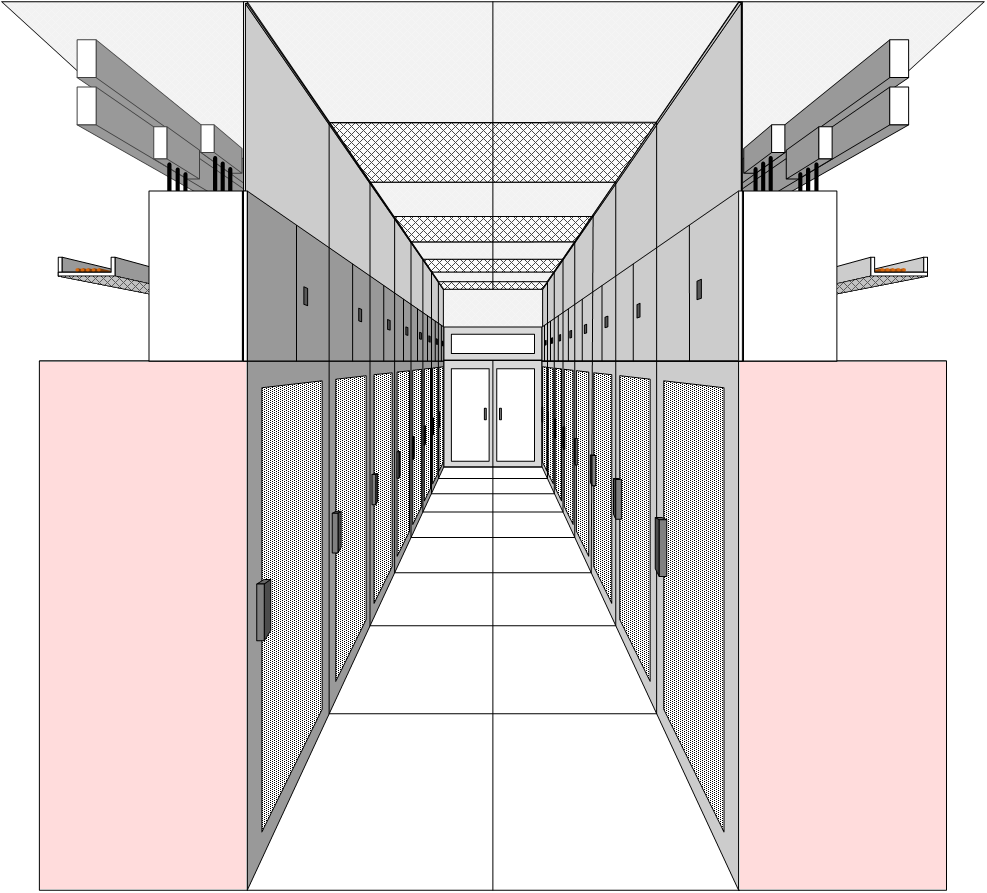

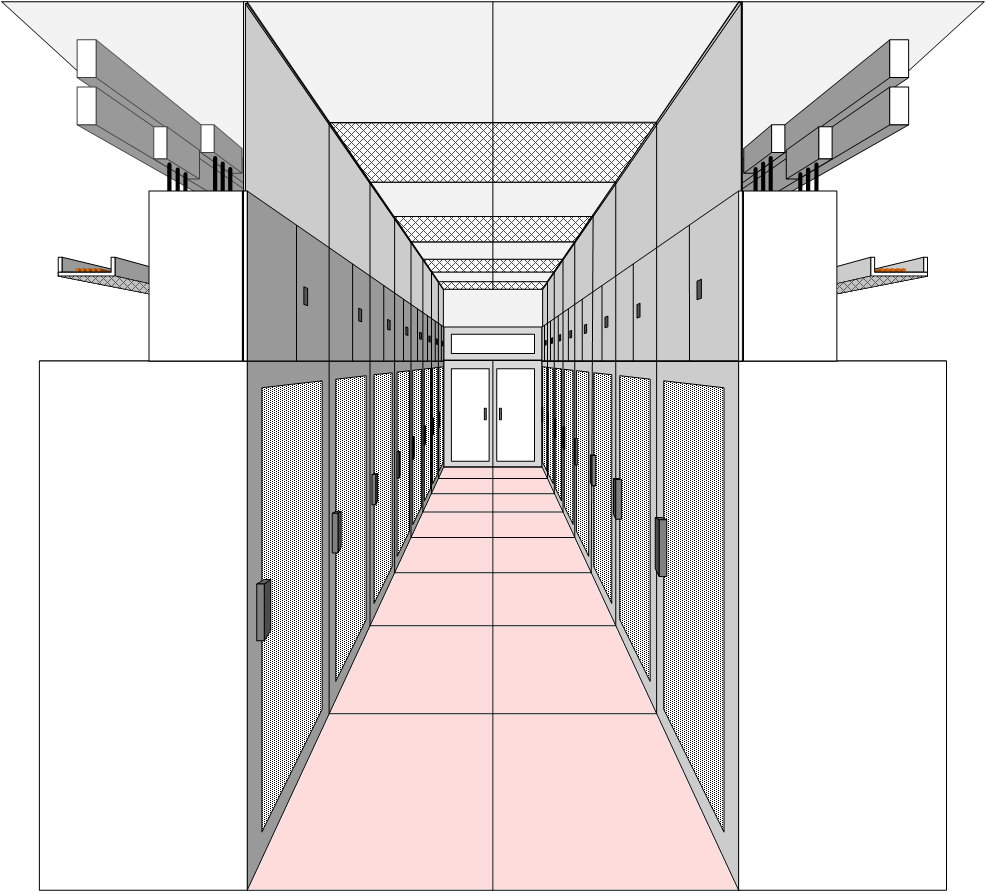

サーバールーム
電気錠システム
SLA監視と記録
サーバーラック
電気錠システム
同時施工が可能

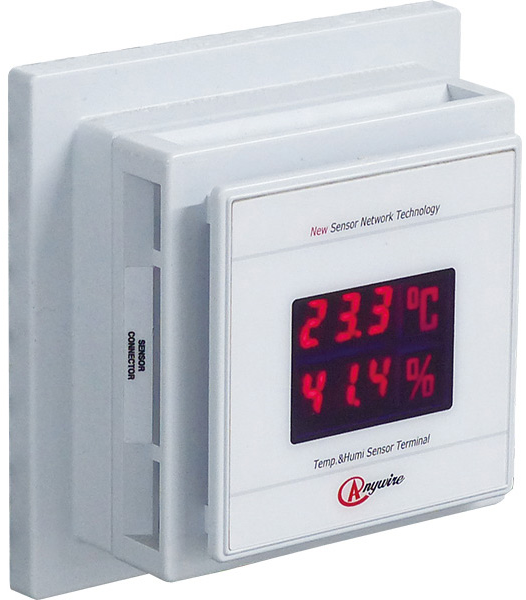

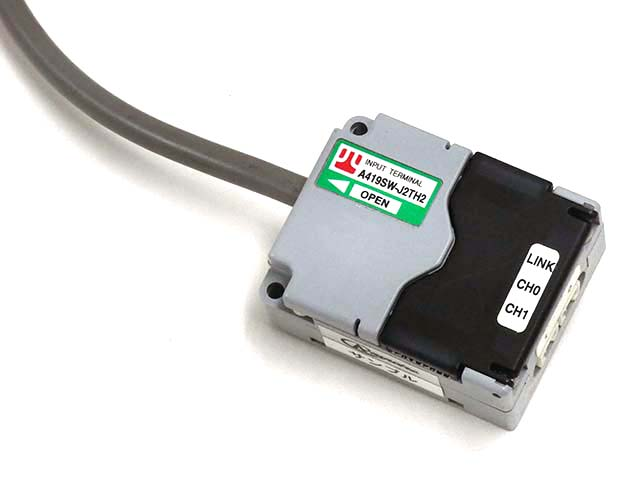

温湿度計測
SLA監視と記録
アイル温湿度計測
温度計測
サーバーラック
給気温度計測
排気温度計測
電気錠管理
コンセントバー計測

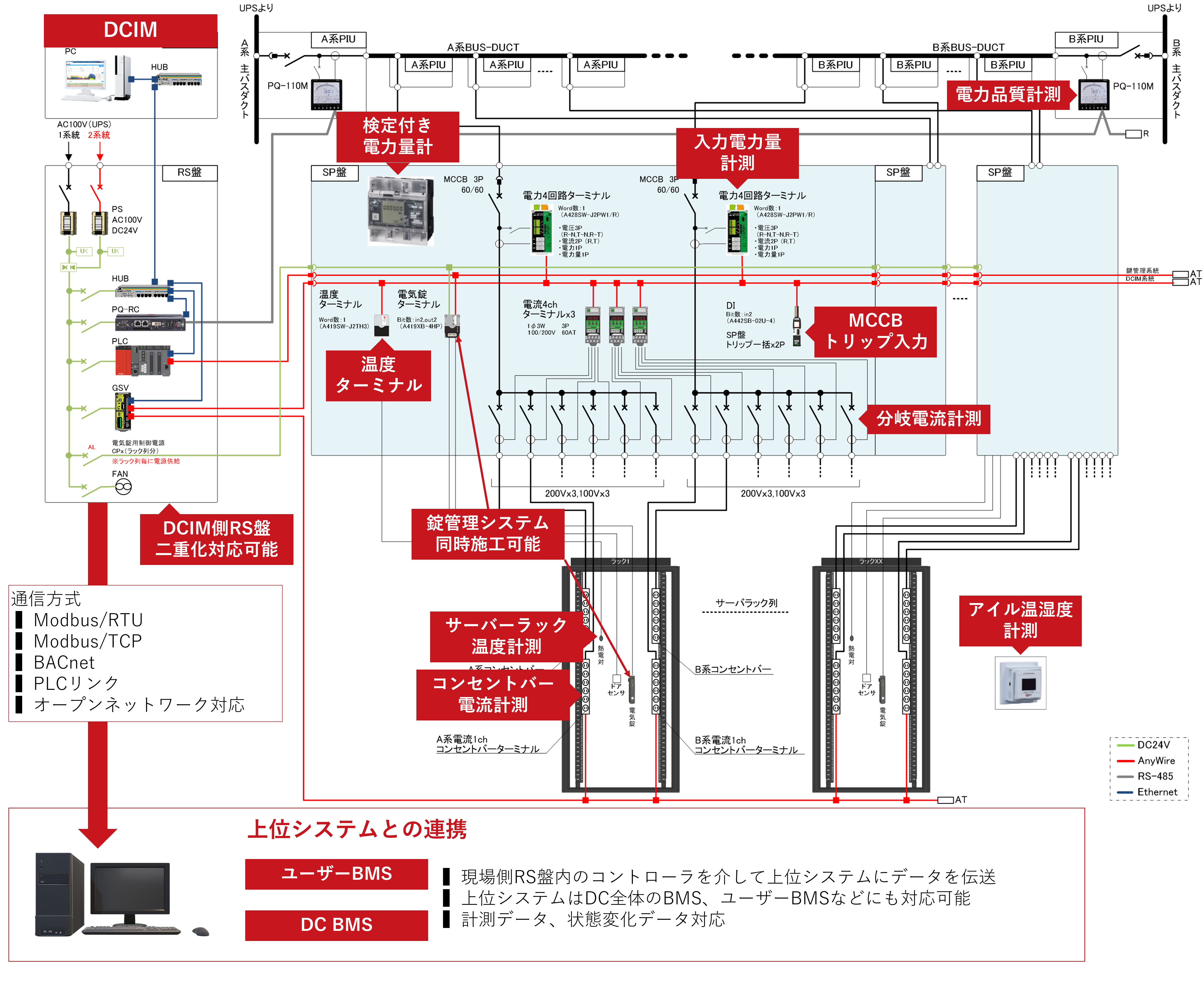

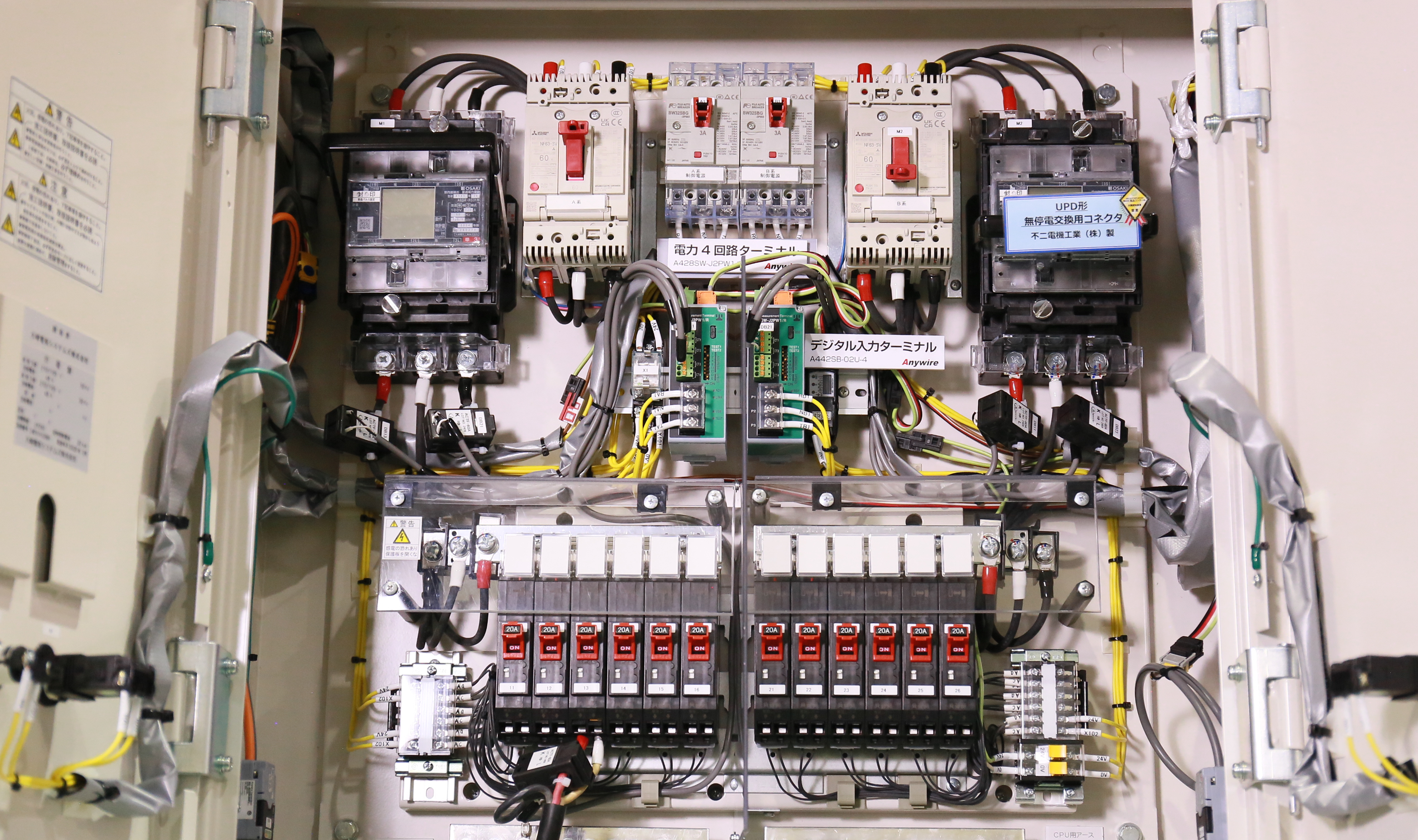

SP盤方式のシステム構成
ベンチマーク、計量法などの法規制対応
-
ラック毎の電力測定可能
ラック毎に検定付きの電力量計を内蔵し、使用電力量に応じた従量課金が可能
ベンチマーク制度対応
中小規模顧客対応
エネルギー管理可能
CSVデータ出力可能
-
DCユーザーへのレポート作成支援

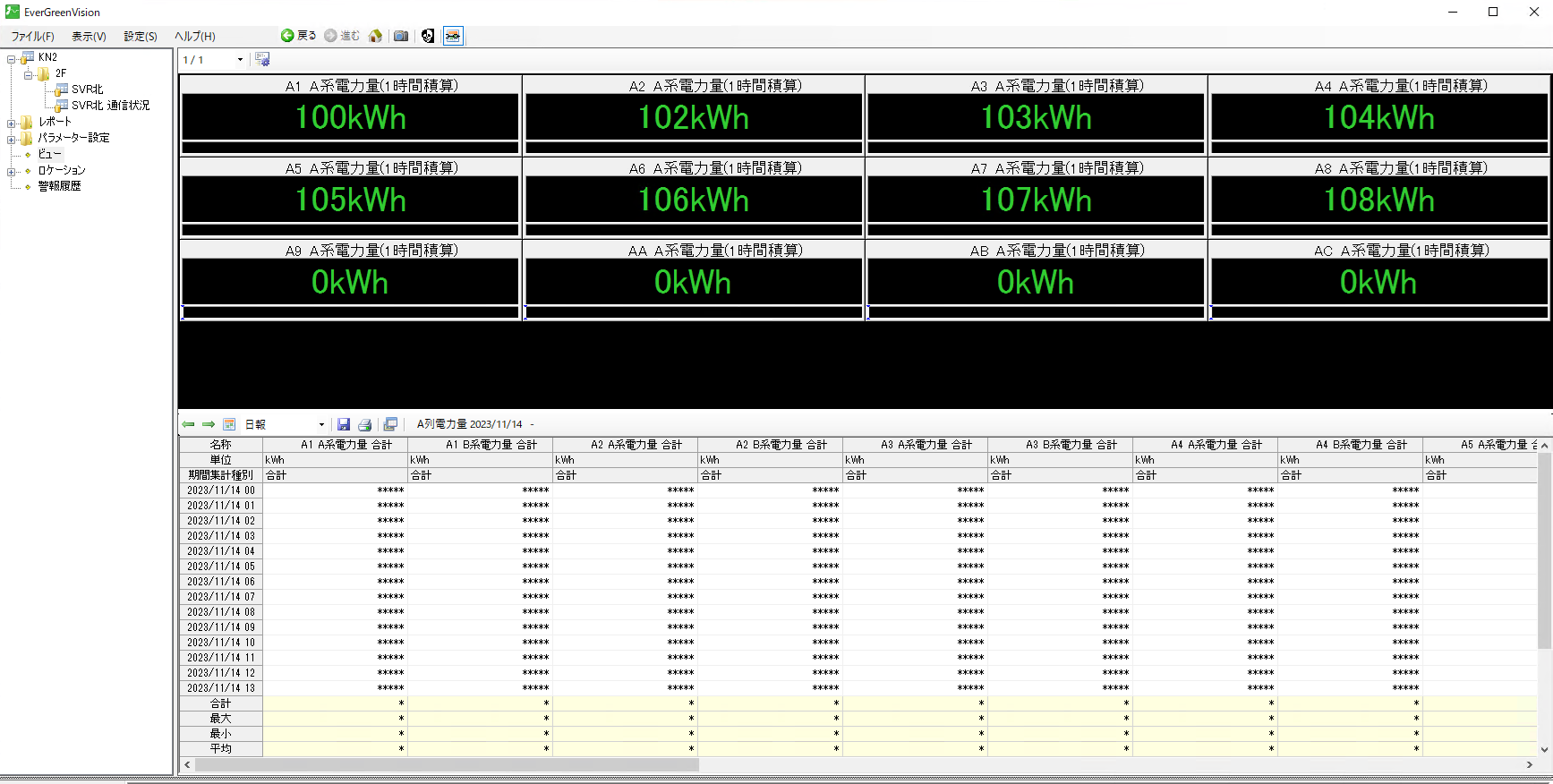

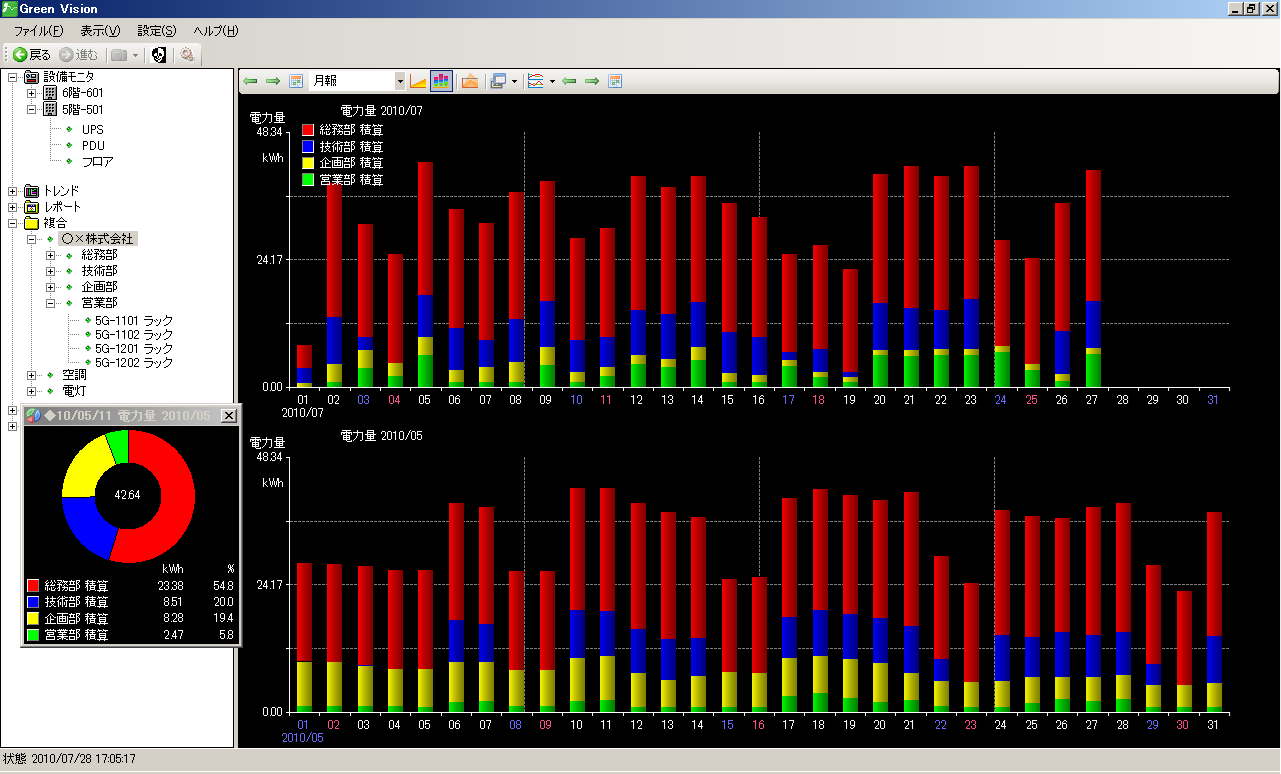

積算トレンド画面にて、DCユーザーが分類した電力量のグループで電力量の集計が可能
-
検定付き電力量計
Modbus/RTU
中央監視
検定付き電力量計の電文伝送による集中検針機能
実測値と通信値の値のずれが起きない
障害の予防と迅速な検知
-
電流閾値監視・記録でトリップ防止

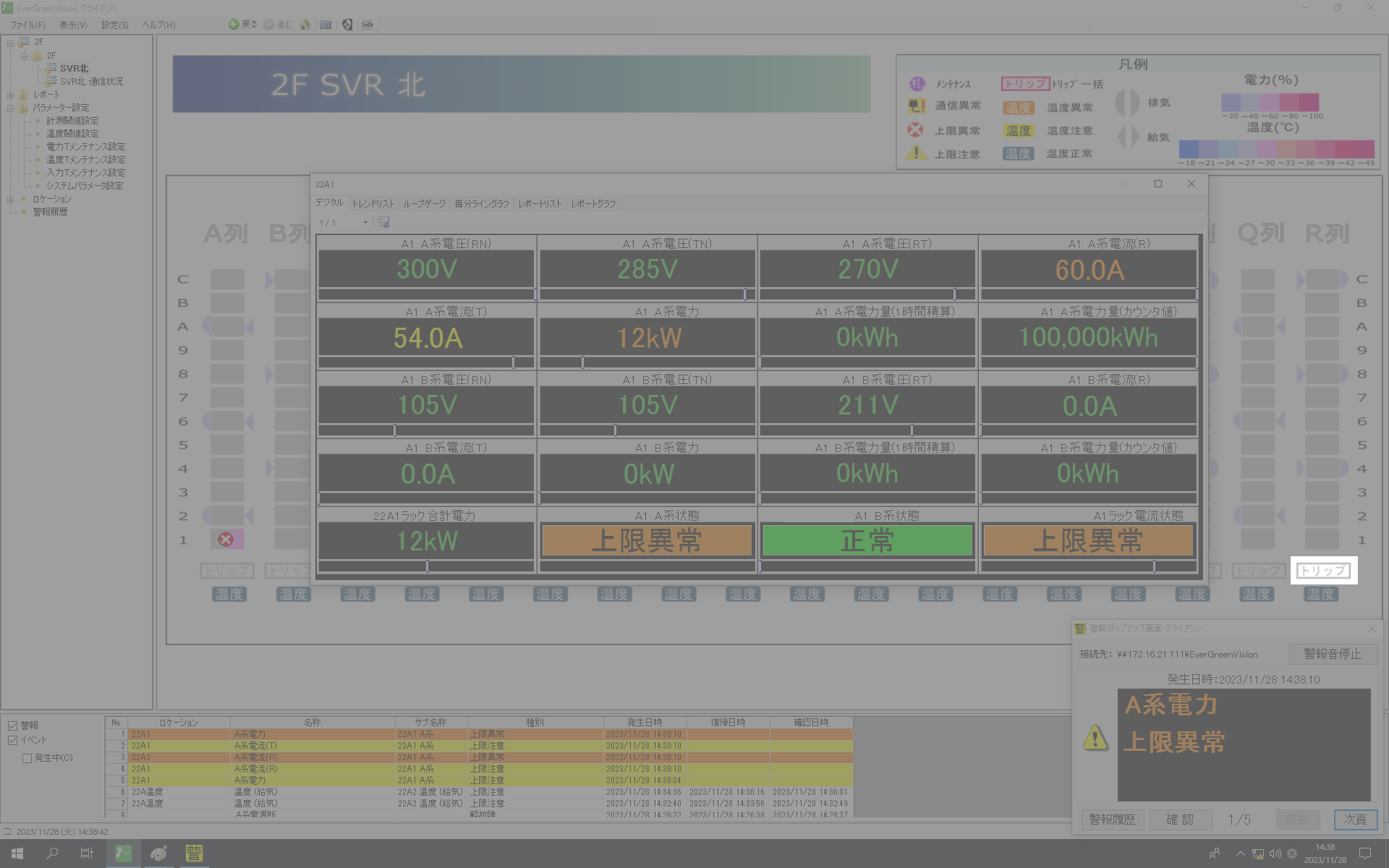

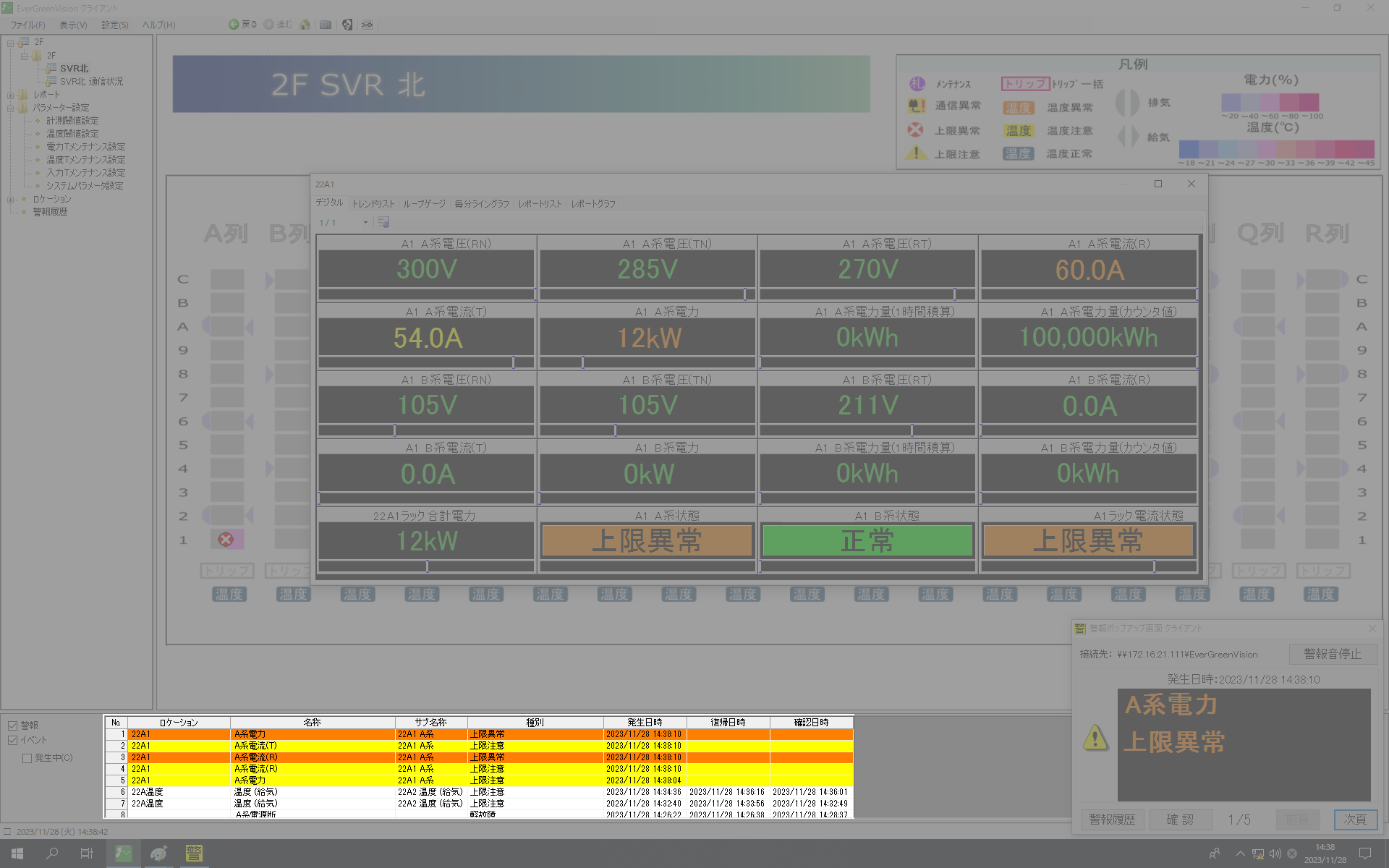

サーバールーム画面にて測定値を監視
回路/ラック/グループ毎に監視
閾値を超えると警報色表示
-
電流閾値監視・記録でトリップ防止
毎分トレンド画面にて測定値推移が確認可能
1,5,30,60分毎に確認可能
1秒トレンドも可能
障害時の想定値の推移を検証/
分析可能 -

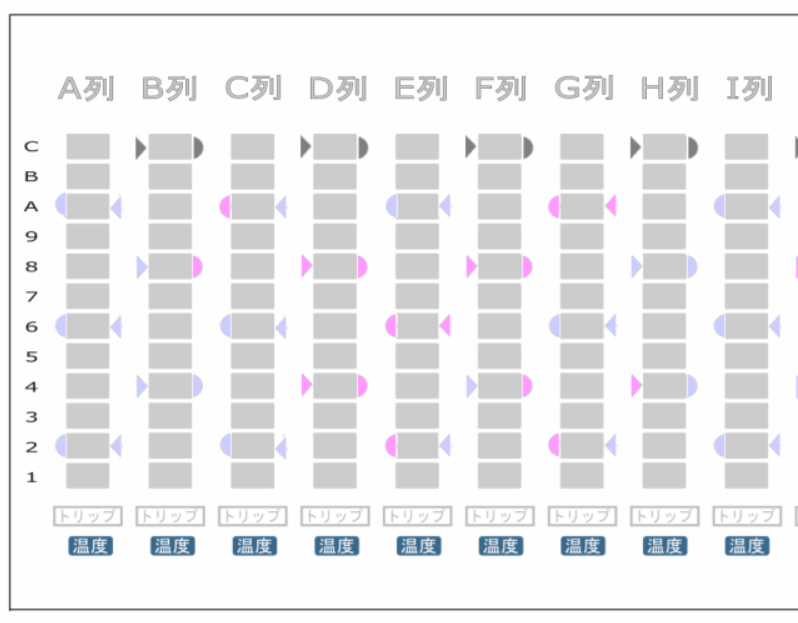

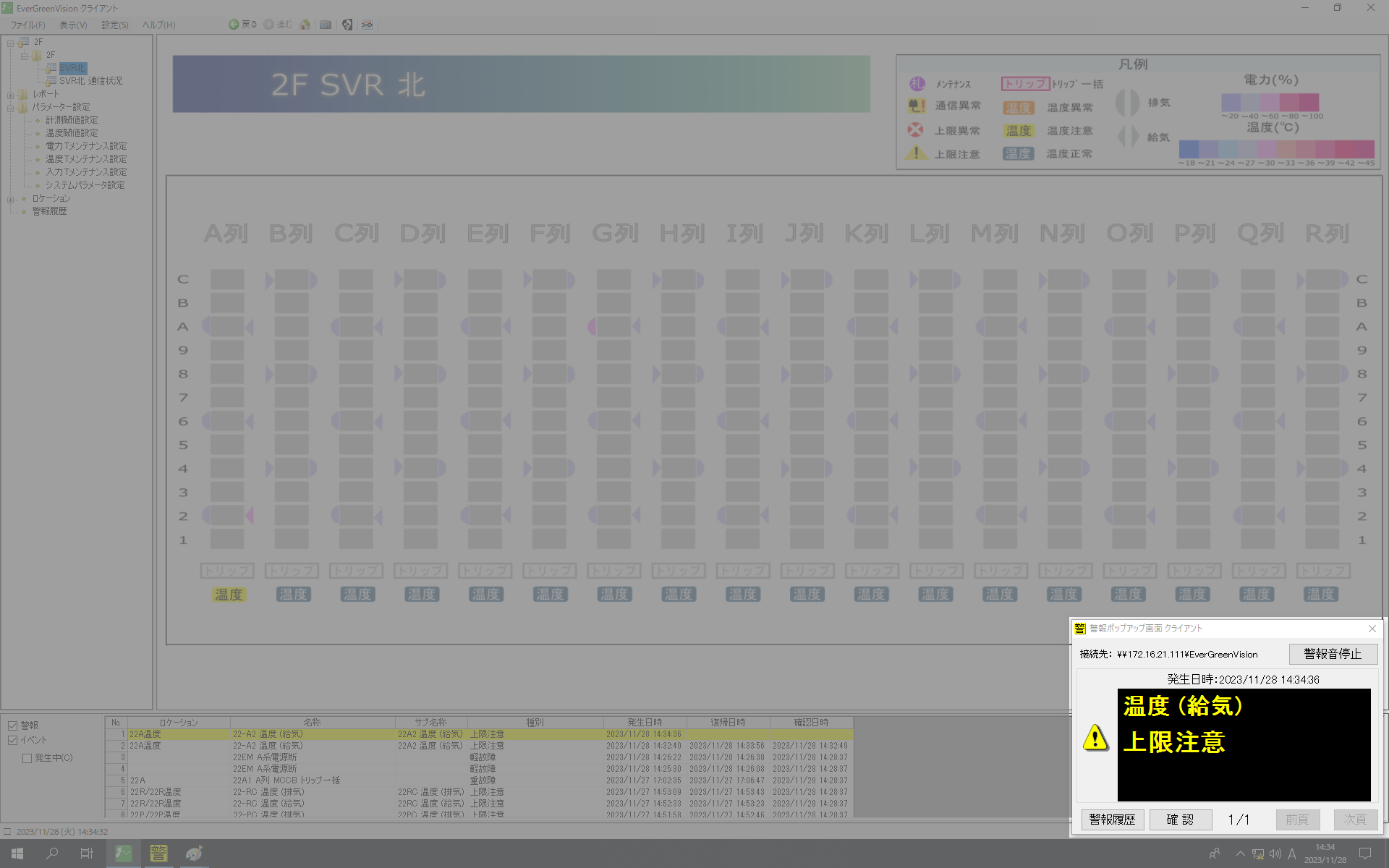

サーバールーム画面
履歴表示
電流上限ラック表示
トリップ回路表示

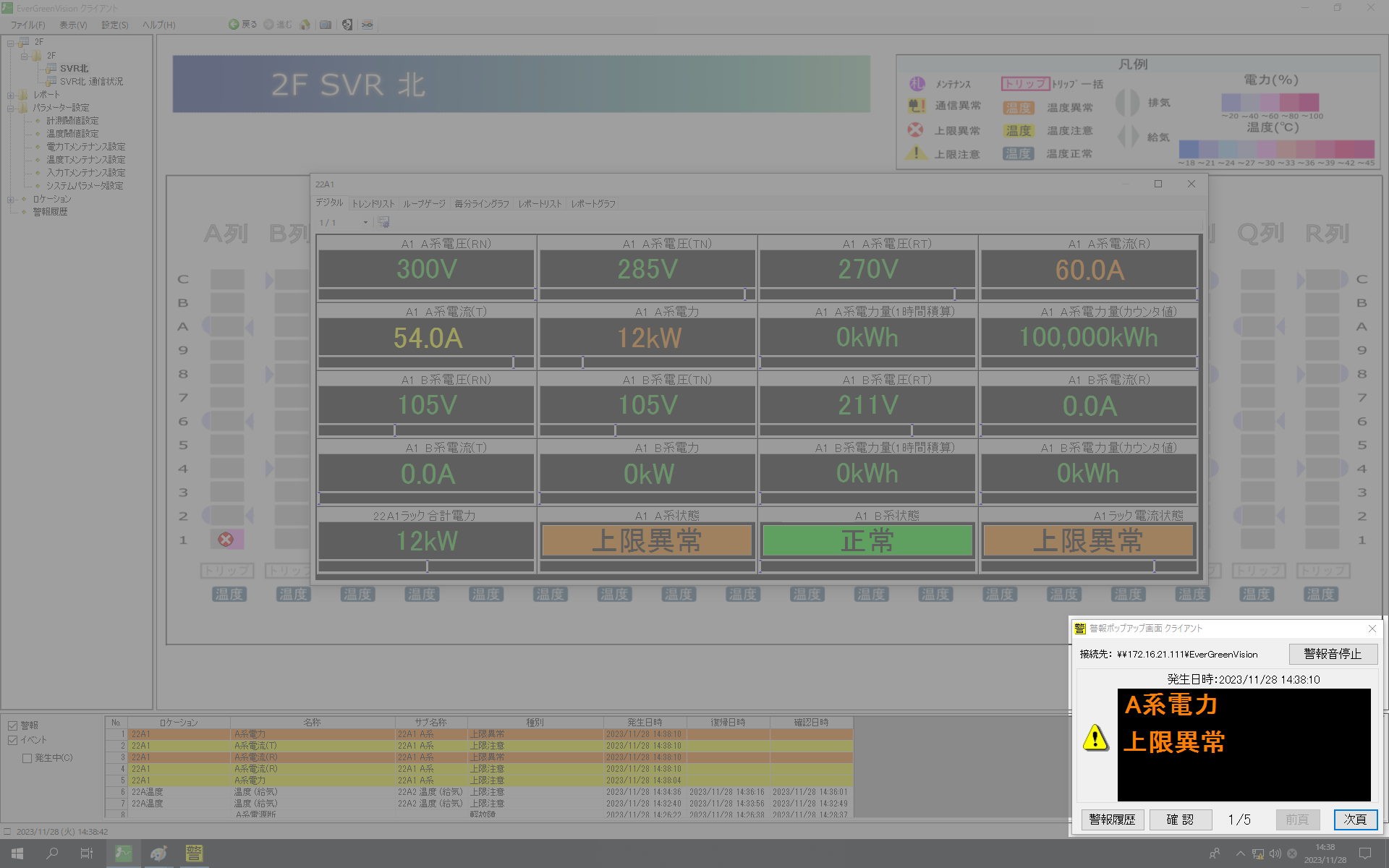

ポップアップ表示
トリップ回路の特定で障害対応の迅速化
サーバールーム画面にて遠隔で監視可能
警報をポップアップ表示
履歴に日時分秒を記録
メール通報
サーバールームのSLA適合の監視と記録
SLA：サービスレベルアグリーメント
-

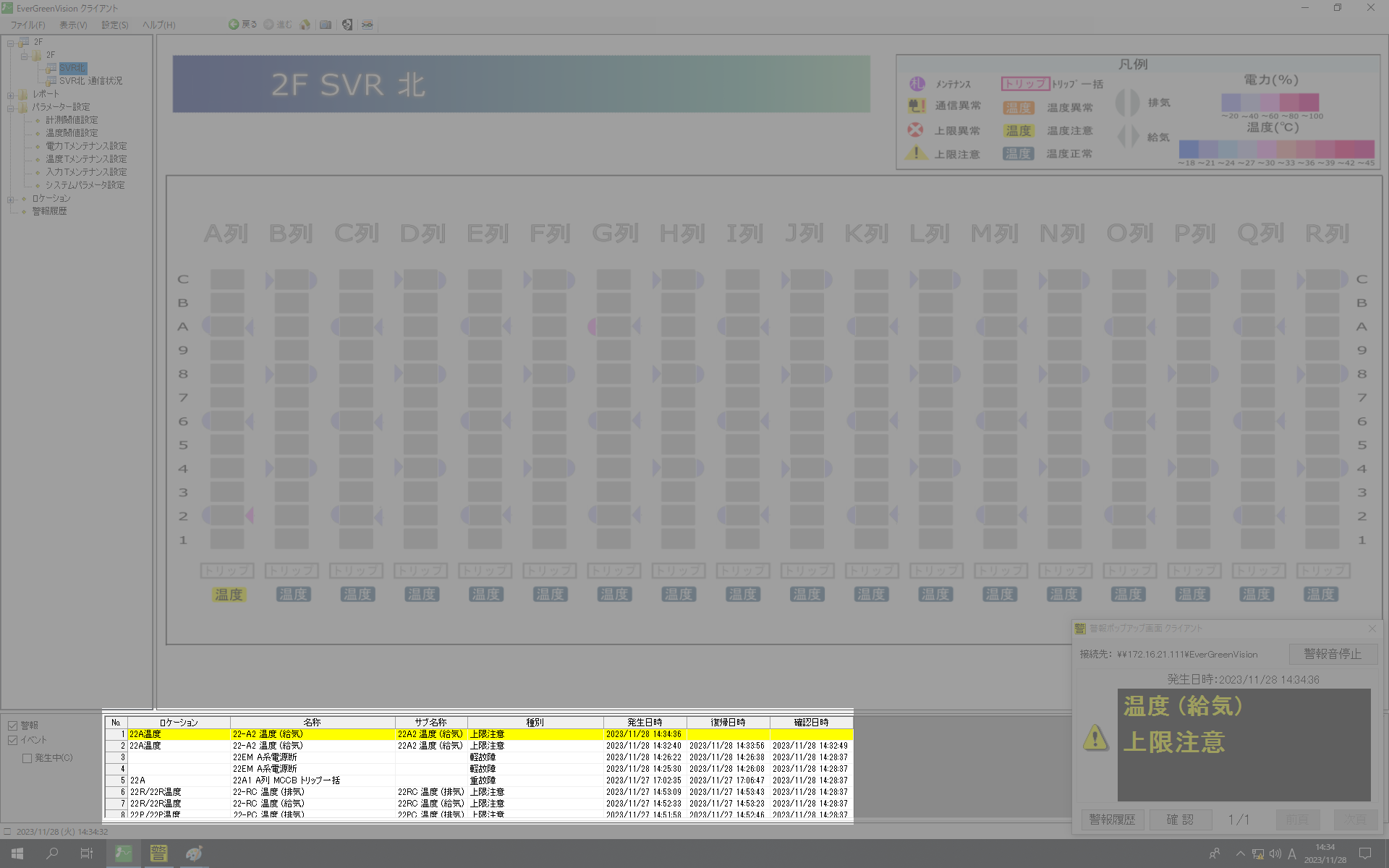

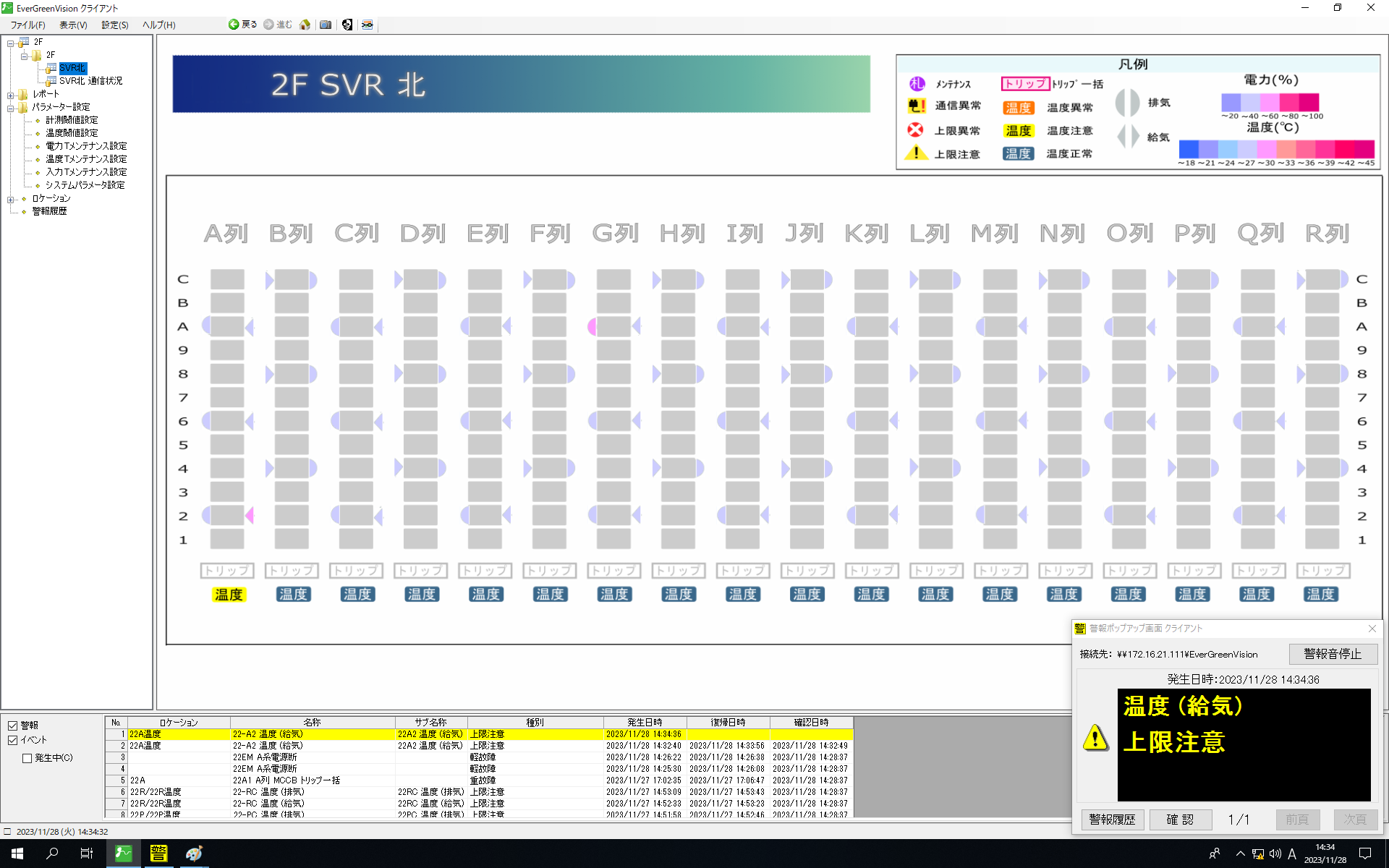

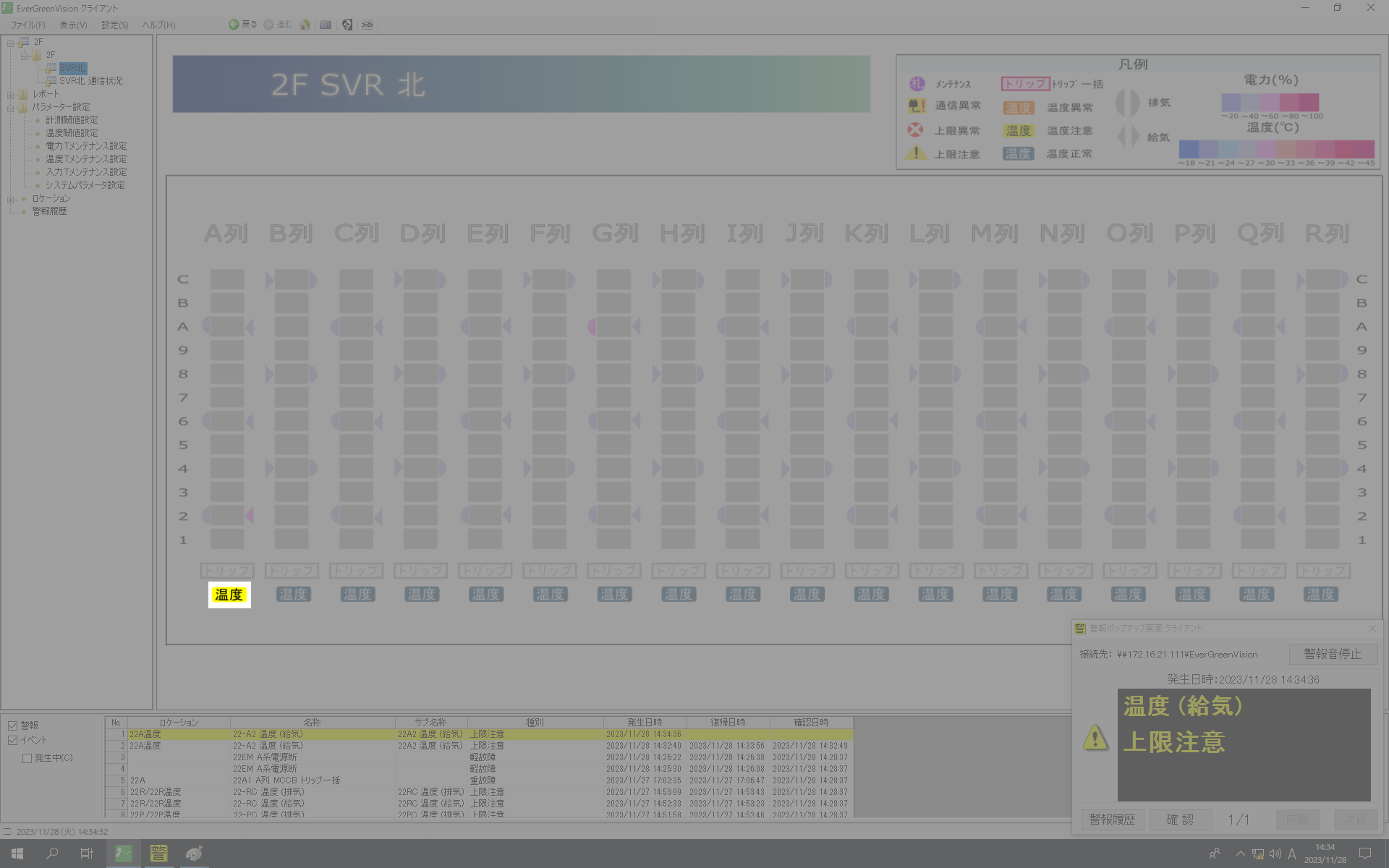

サーバールーム画面
履歴表示
温度異常表示

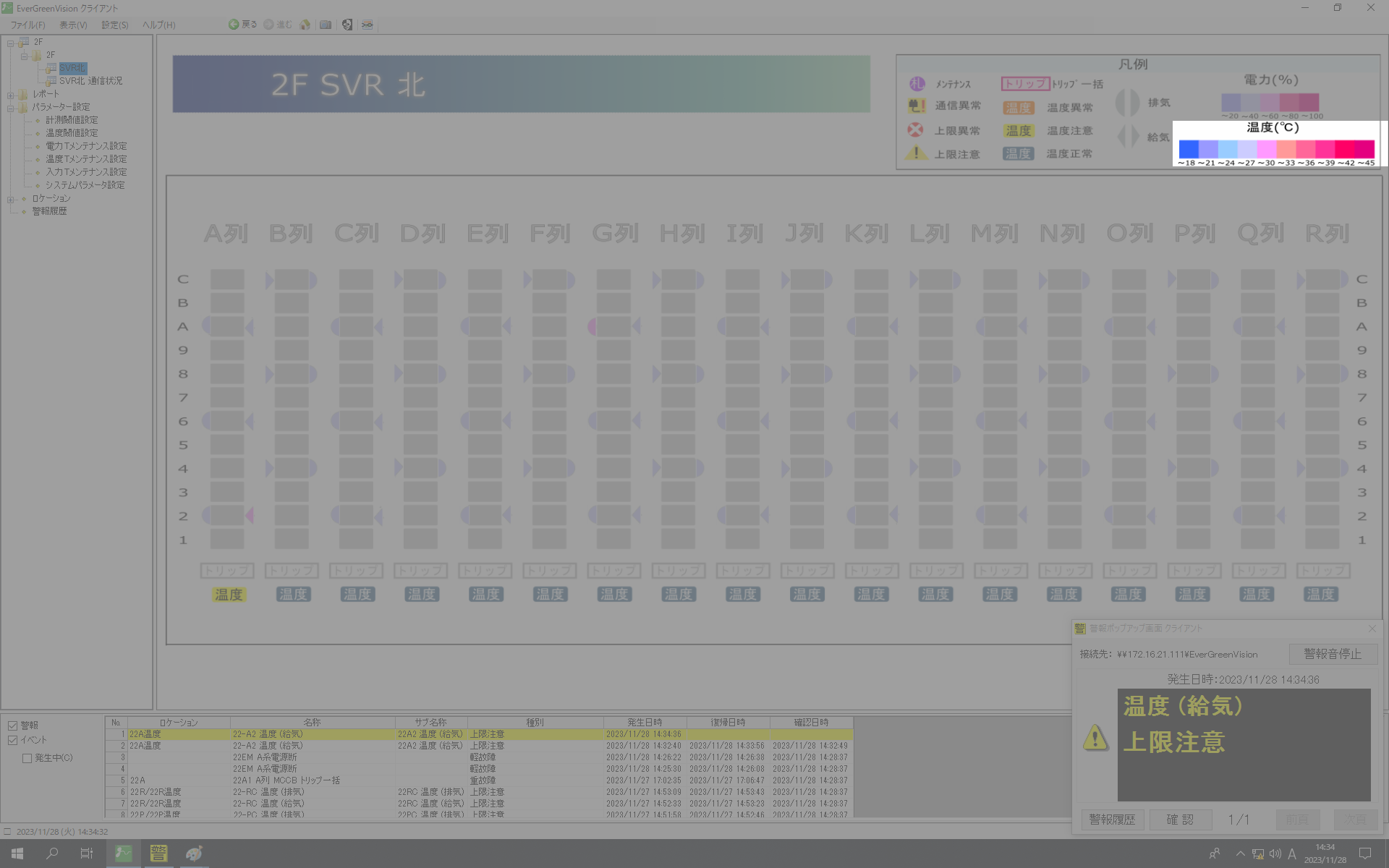

温度グラデーション表示
ポップアップ表示

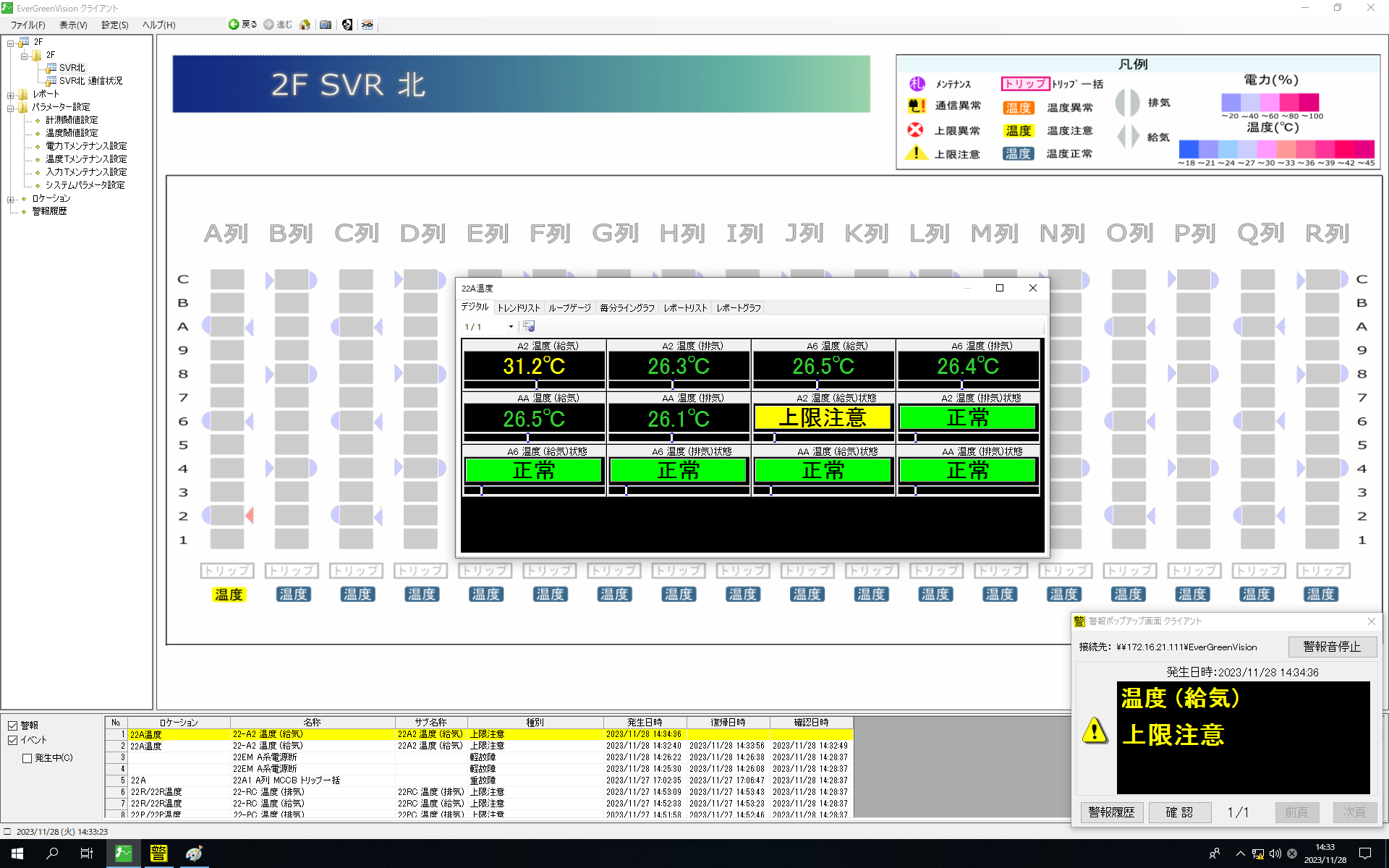

デジタル表示
サーバーラックの近傍温湿度監視と記録
サーバールーム画面にて遠隔で監視可能
警報をポップアップ表示
履歴に日時分秒を記録
メール通報
-
SLAによる契約適合状況を監視と記録

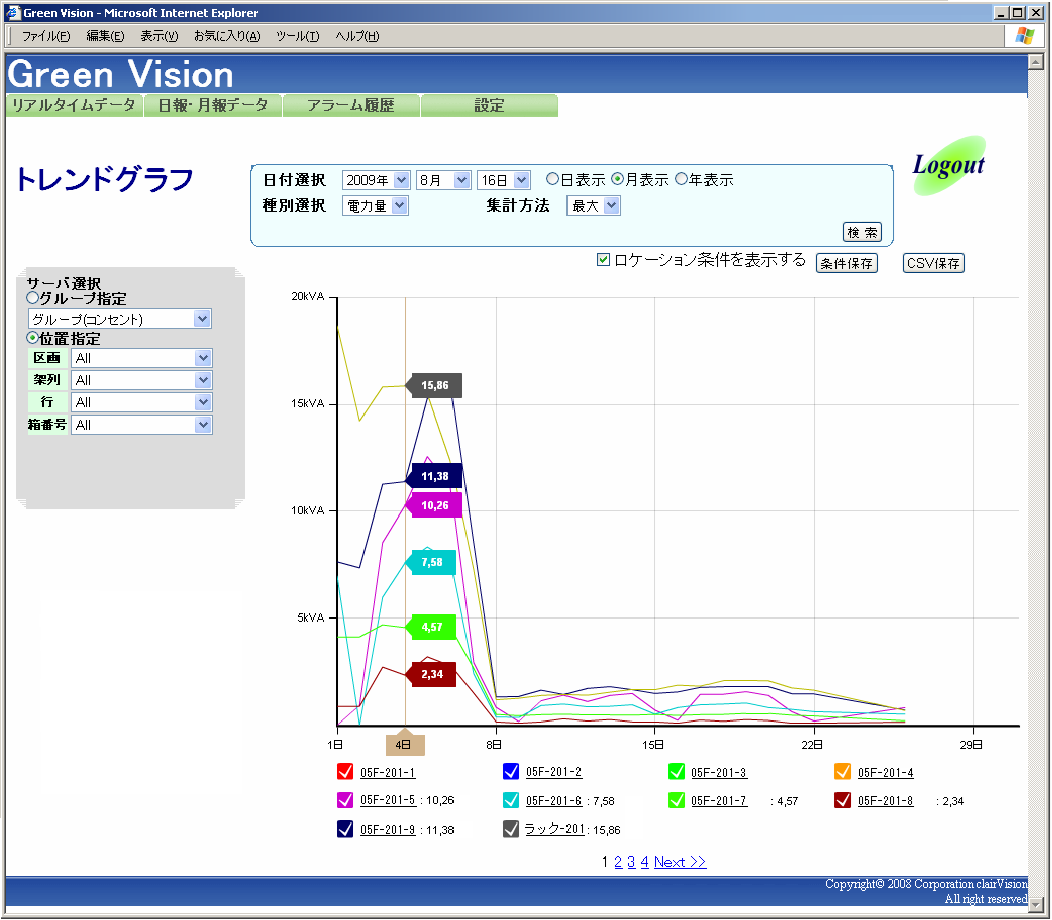

毎分トレンド画面にて測定値推移が確認可能
1,5,30,60分毎に確認可能
1秒トレンドも可能
障害時の想定値の推移を検証/
分析可能
DCユーザーへの監視データ提供

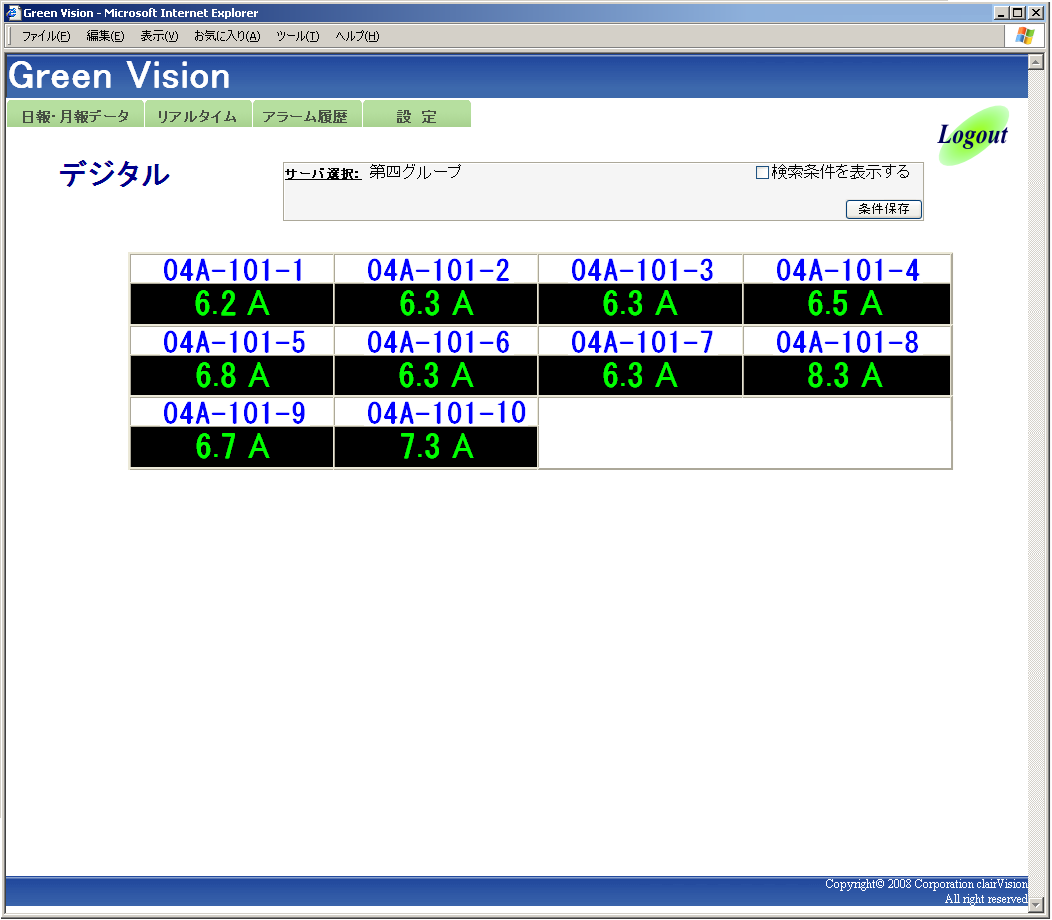

Web公開による監視データ提供
-
計測値リアルタイム
-
計測値トレンドグラフ
-

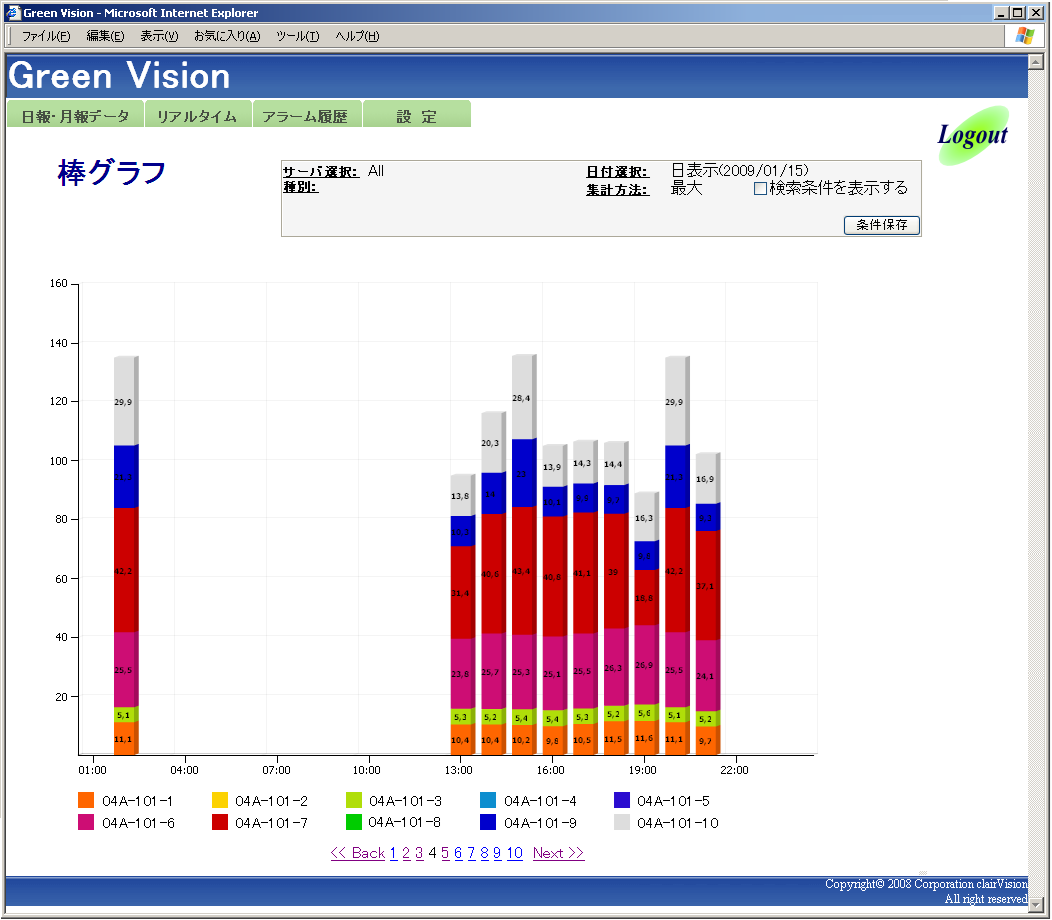

電力量積算グラフ
-

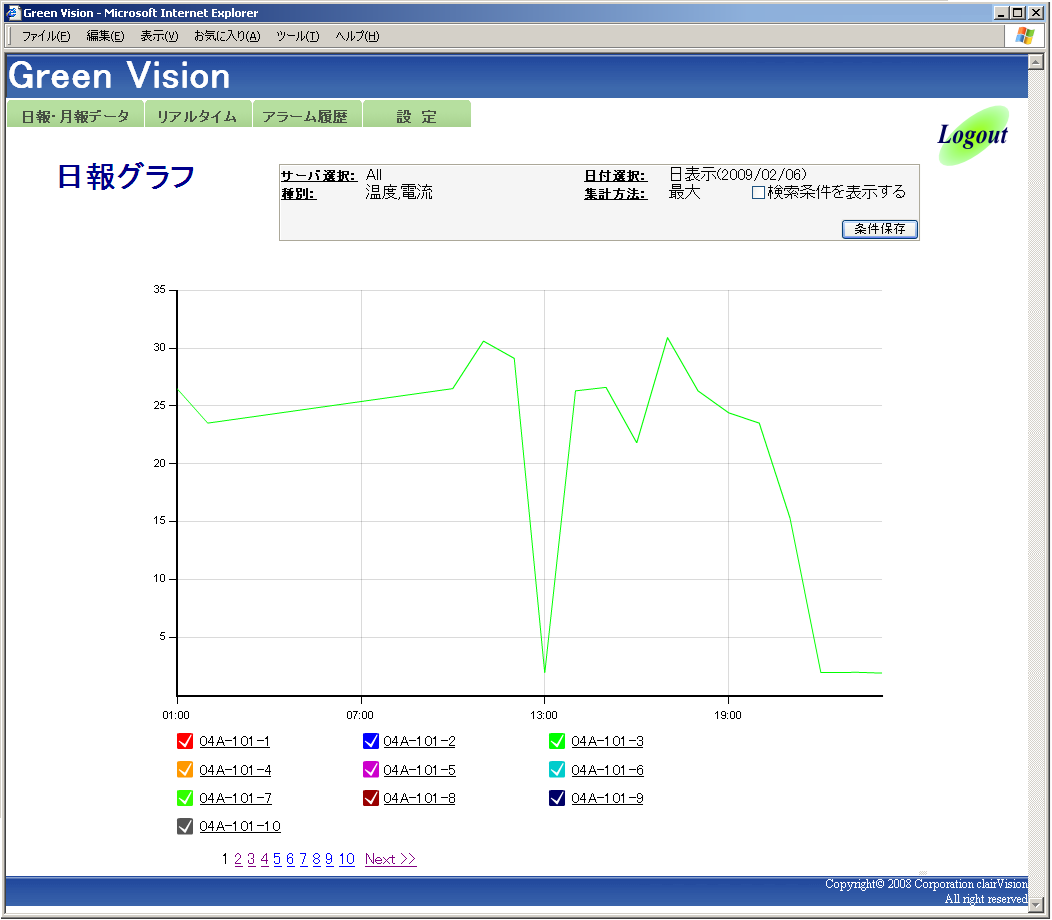

日報グラフ
状態変化時のメール通報機能による速やかなエスカレーションを支援
01
障害発生
02
メール発報
03
NOC
04
管理者
05
ユーザー
